芯天成可靠性平臺EsseChar
EsseChar
EsseSIM
EsseSanity
EsseTime
產品簡介

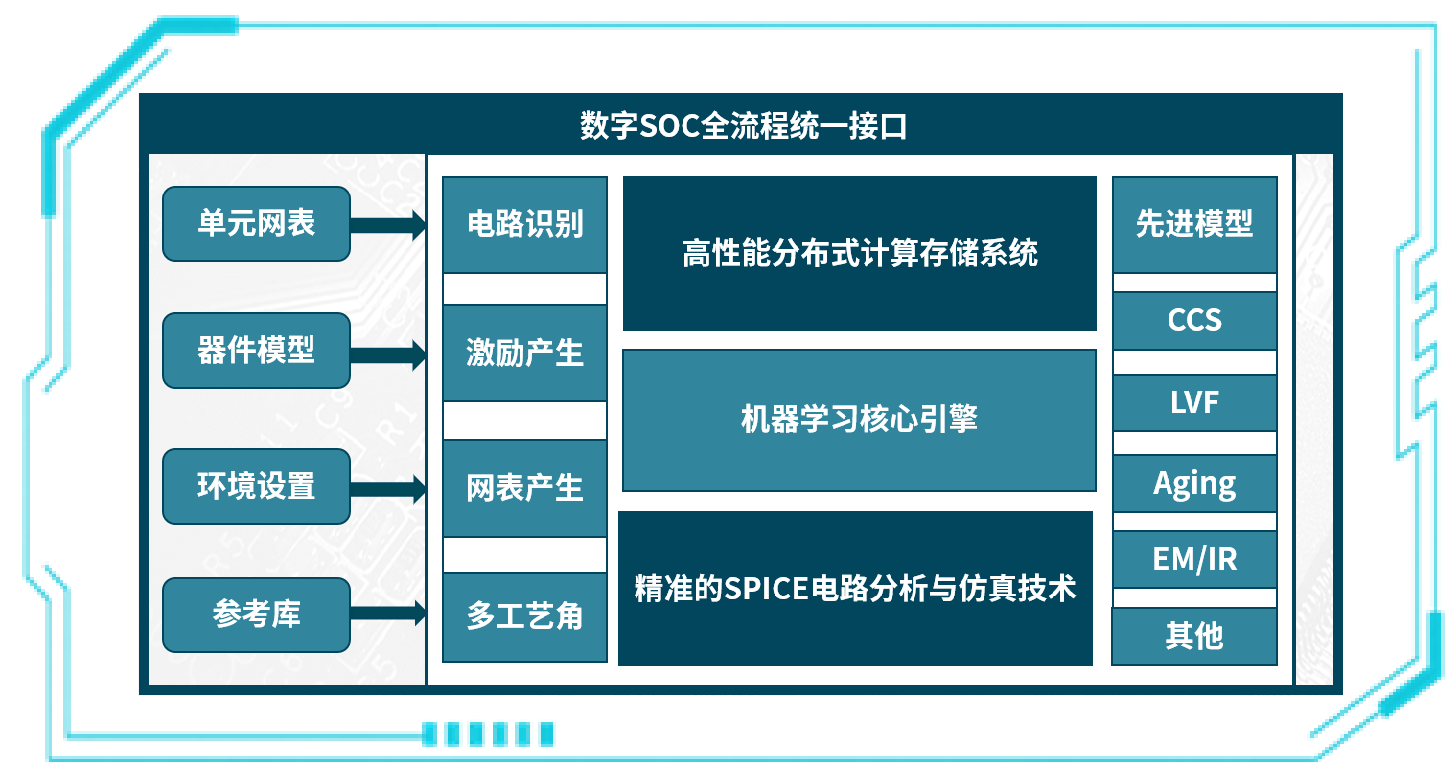

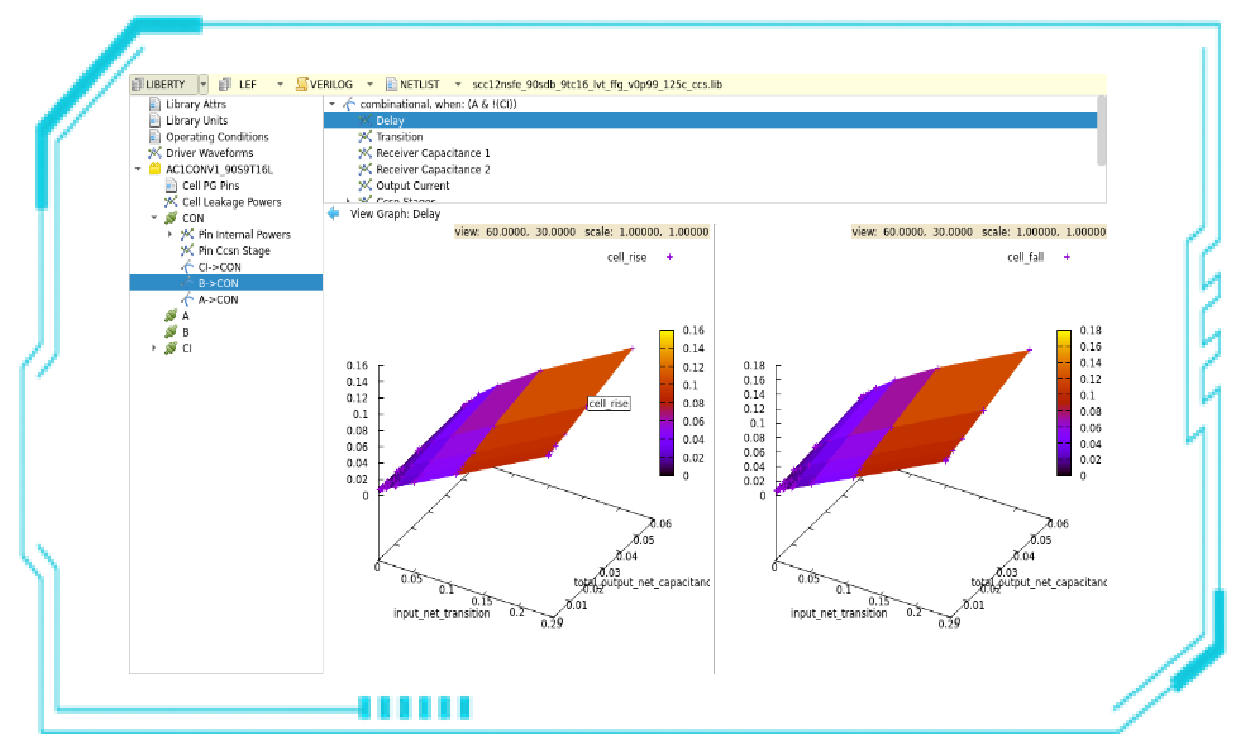

芯天成特征化提取工具EsseChar，是國微芯自主開發的新一代特征化工具，基于自主高效的負載均衡分布式系統，內嵌高速仿真軟件、機器學習引擎，能快速抽取客戶在先進工藝節點所需要的先進模型（包括不同PVT下CCS、LVF、Aging等模型），SoC設計平臺一體化設計，能夠快速簡便地實現單元庫特征化需求，并無縫反饋到時序分析平臺、功耗分析平臺、可靠性設計平臺等，真正實現數字全流程一體化。
核心優勢
快速蒙特卡羅LVF單元建庫；
業界領先的老化庫建模功能；

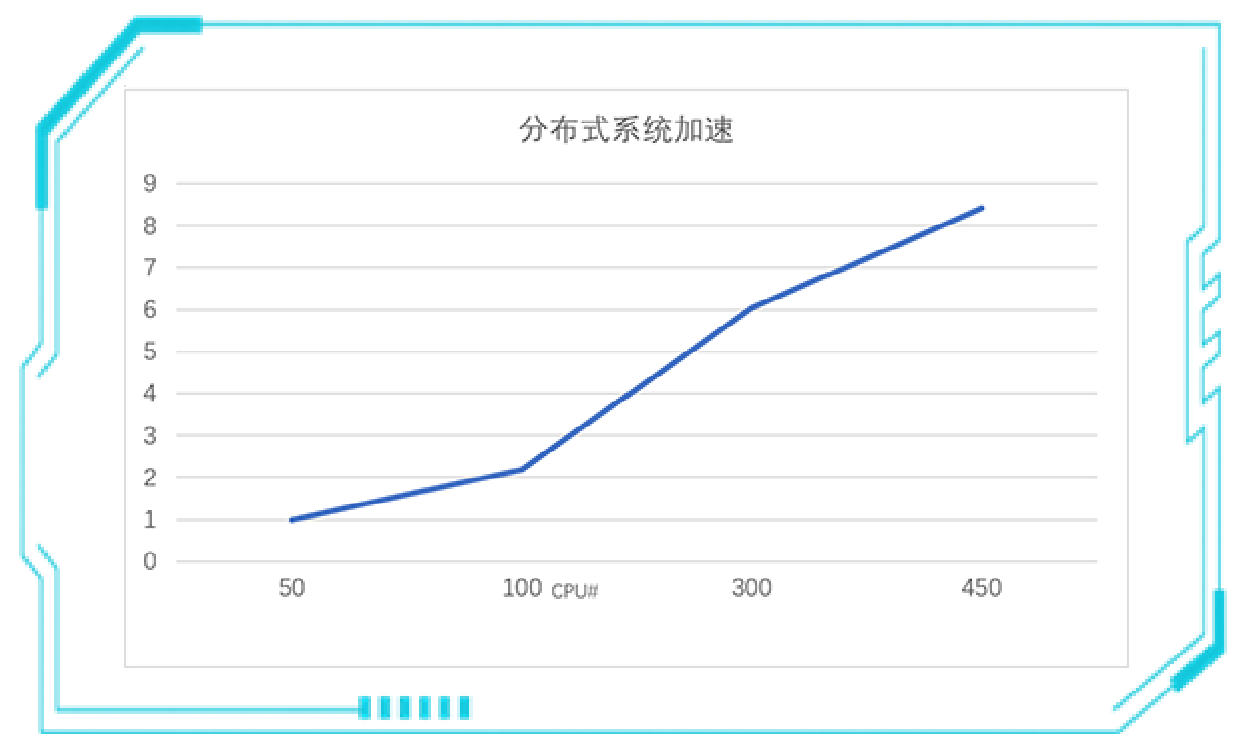

高效率負載平衡分布式平臺；
最差時序工作條件自動選取；
支持先進工藝時序簽核精度。
產品功能
支持NLDM、NLPM、CCS、LVF等多種模型；
支持快速蒙特卡洛仿真LVF建庫；
先進機器學習算法幫助快速收斂；
支持標準單元、接口單元及各種定制單元；
模型精度符合簽核標準。
應用方案
數字設計基礎單元庫開發；
晶圓廠設計服務部門PDK套件；
Fabless廠商定制單元建庫；
SoC開發中的多工藝角ReChar。
產品簡介

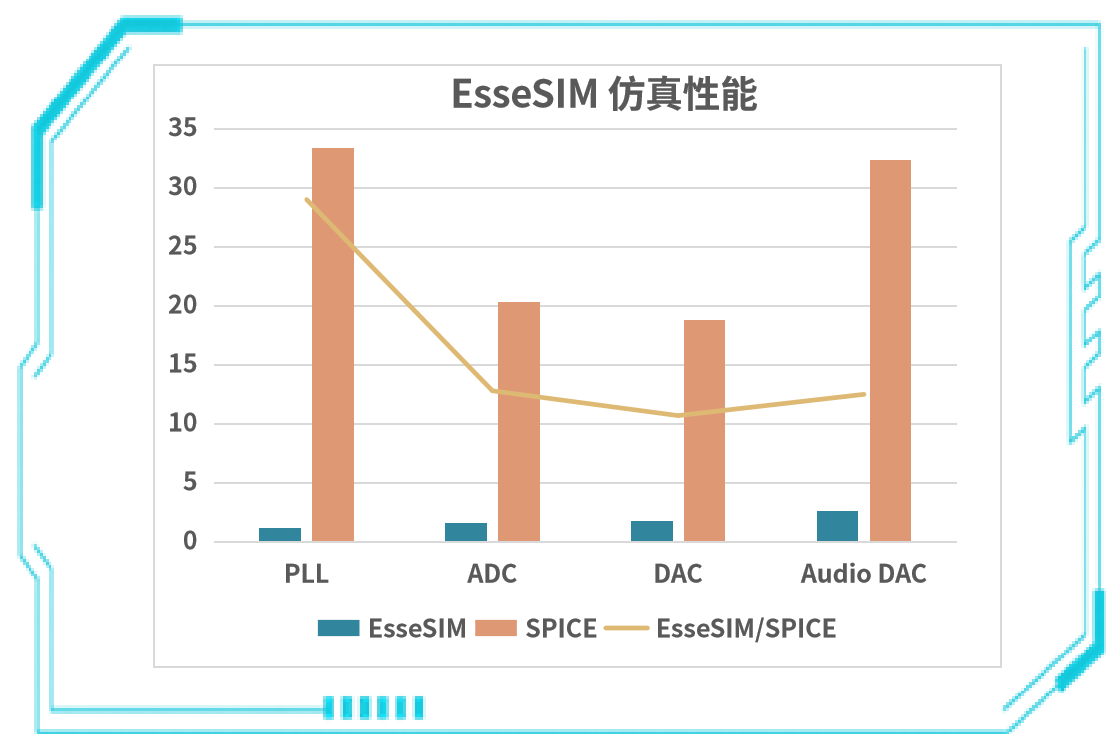

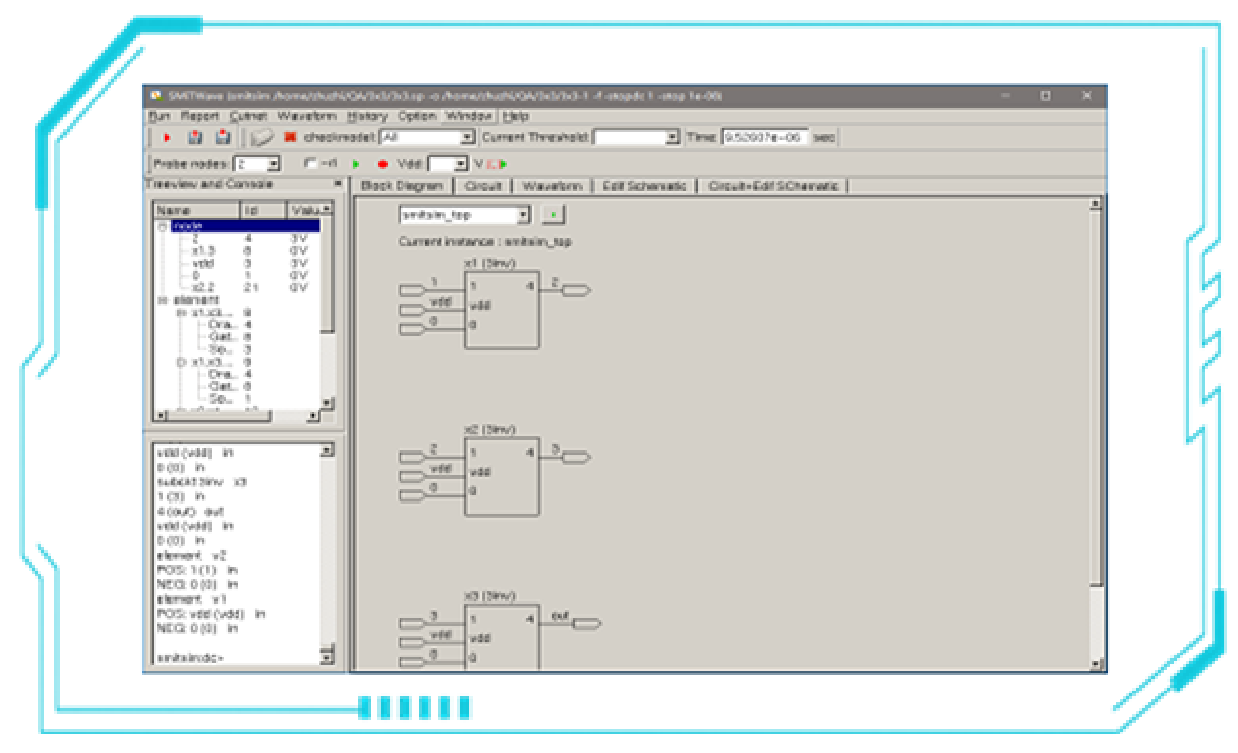

芯天成并行電路仿真工具EsseSIM，是國微芯自主研發的新一代SPICE高精度、高性能、大容量電路仿真工具，可應對高度集成的多功能電路設計仿真需要，如post-layout仿真、電路可靠性仿真等，為模擬電路設計、電路單元特征化、混合電路和數字電路模塊驗證等提供更好的仿真解決方案。

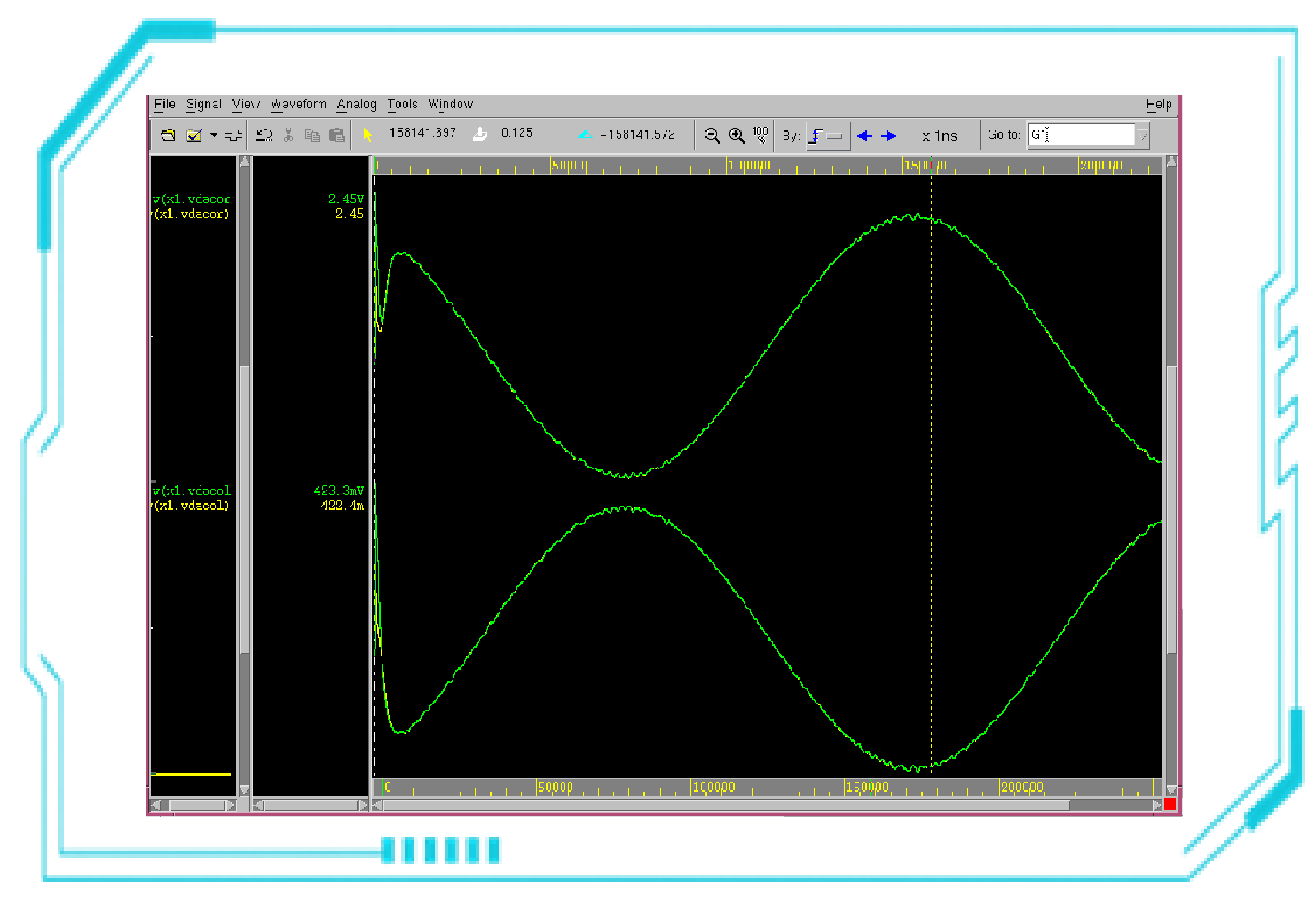

該產品基于分層次存儲和電路分割并行引擎架構，集成SPICE仿真技術、高性能仿真技術、多線程和分布式并行計算技術以及交互式仿真技術，支持業界標準SPICE模型和Verilog-A模型，同時兼容商業SPICE輸入輸出文件，為成熟和先進技術節點電路設計提供可靠的SPICE精度電路仿真，且隨著計算資源的增加，仿真速度也會相應提升。配備了電路圖輸入圖形界面和高性能信號波形顯示工具，并提供了一個集成的電路調試環境，幫助快速查找解決電路仿真問題。
核心優勢
提供電路分層存儲及分割并行計算引擎；
支持眾多MOS/DIODE/BJT器件電路模型；
支持用戶自定義模型或者VerilogA模型；
支持晶體管老化引起的電路可靠性仿真；

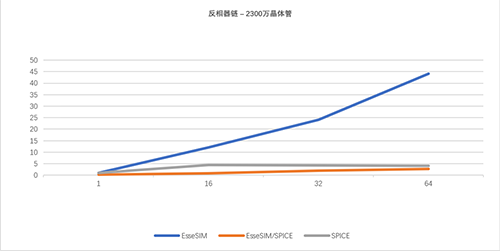

支持多線程多CPU及分布式并行仿真；
集成交互式仿真及信號波形顯示調試功能。
產品功能
支持多種仿真分析如TRAN、DC、AC、Noise、TranNoise等；
支持多種參數變化模式如Linear、Monte-Carlo、Bisection等；
支持晶體管老化引起的電路可靠性仿真分析；
支持并行加速仿真，可多核/CPU，多節點，云平臺部署；
支持成熟和先進技術節點標準SPICE模型；
支持用戶自定義SPICE模型或者自定義Verilog-A模型；
兼容Hspice和Spectre輸入文件，多種輸出文件；
支持多種波形文件輸出格式以及眾多測量語句；
支持任意時間點交互式瞬態仿真、增量仿真；
配置電路圖輸入及信號波形顯示GUI。
應用方案
模擬電路設計和驗證仿真；
數字電路單元特征化仿真；
晶體管老化可靠性設計仿真。
產品簡介

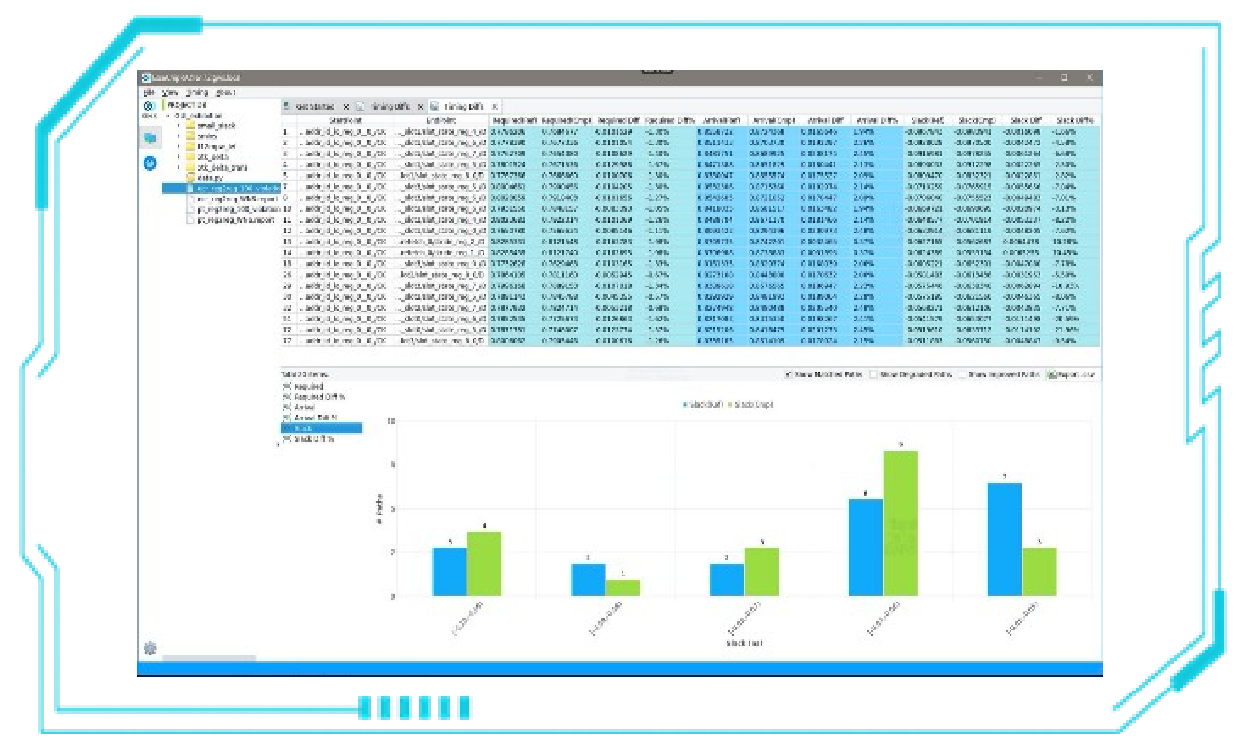

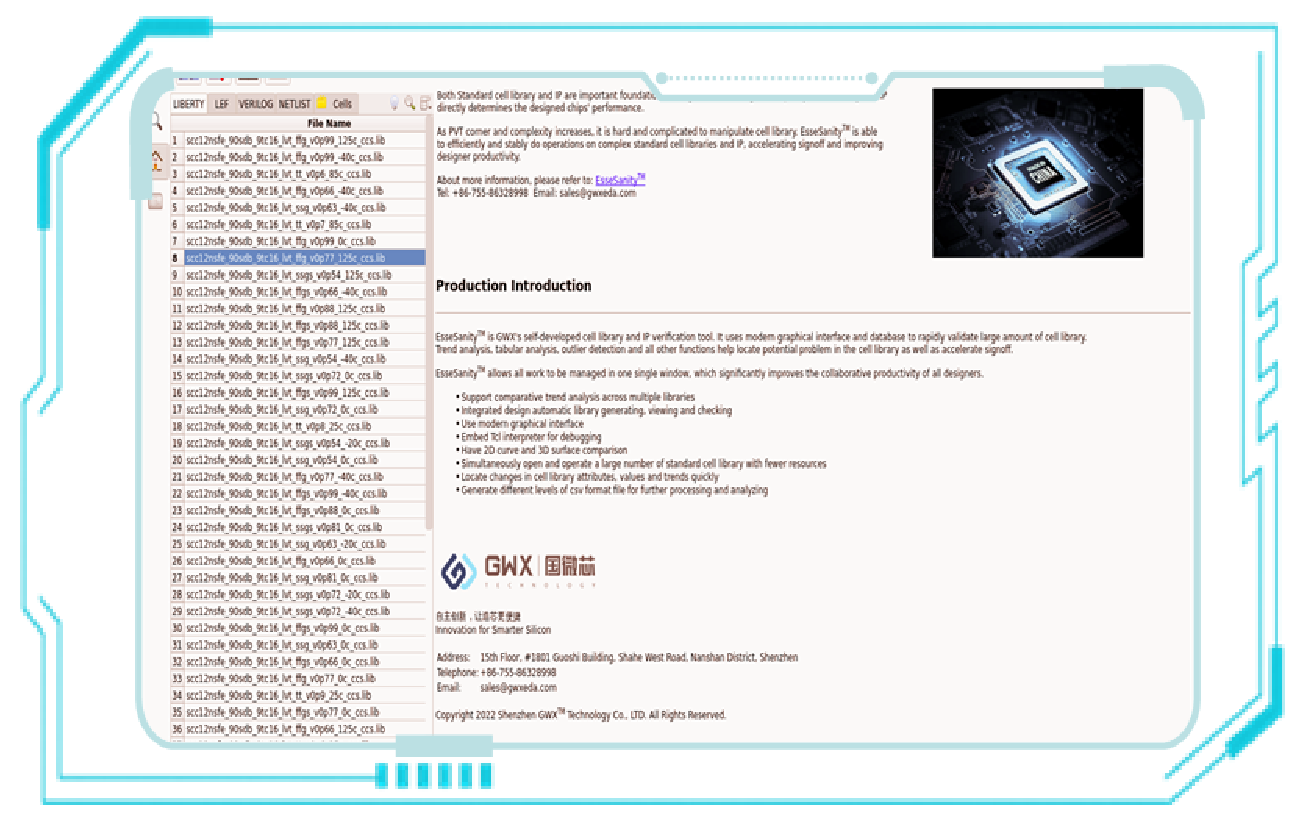

芯天成單元庫正確性檢查工具EsseSanity，是國微芯自主開發的綜合性IP數據分析管理應用平臺，采用現代圖形界面以及數據庫技術，能快速分析管理驗證海量單元庫。質量檢查、趨勢分析、表格分析、異常點檢測等功能可以快速定位單元庫的潛在問題，幫助加速簽核。IP數據管理能夠?qū)?shù)據進行解析，并按文件類型進行分類，同時提供關鍵信息的快速查看功能，幫助用戶掌握IP數據的整體情況。單元庫建庫一體化設計、單元庫的對比檢查以及IP數據管理等功能，能夠在同一個窗口管理所有工作，大大提高建庫人員和設計人員的協同工作效率。
核心優勢
圖形界面多PVT一鍵式建庫；
支持多個庫的PPA對比分析；
內嵌Tcl解釋器便于調試；
IP數據解析速度快，且占用資源少；
IP庫驗證RUNSET腳本智能化構建。
產品功能
單元庫的結構化查看；
單元庫多角度質量檢查；
單元庫多角度質量檢查；
DRC、LVS批量運行；
IP數據綜合分析管理。
應用方案
單元庫簽核前檢查；
多PVT質量分析；
設計套件可靠性檢查；
Liberty大數據分析；
IP數據綜合管理查看。
產品簡介
芯天成靜態時序分析工具EsseTime，是針對高可靠性場景下芯片時序分析的全新要求開發的產品，綜合考慮老化效應以及工藝波動效應，協同EsseChar的老化庫建模模塊以及EsseSanity多工藝角性能分析優化功能，能夠準確地分析和優化芯片關鍵路徑的時序余量，為保證芯片設計功能正確性和穩定性提供強有力的支撐。
核心優勢
靈活強大可靠性時序分析引擎；
實現近SPICE仿真級計算精度；
精確串?dāng)_噪聲信號完整性分析；
多線程及分布式架構提升性能；

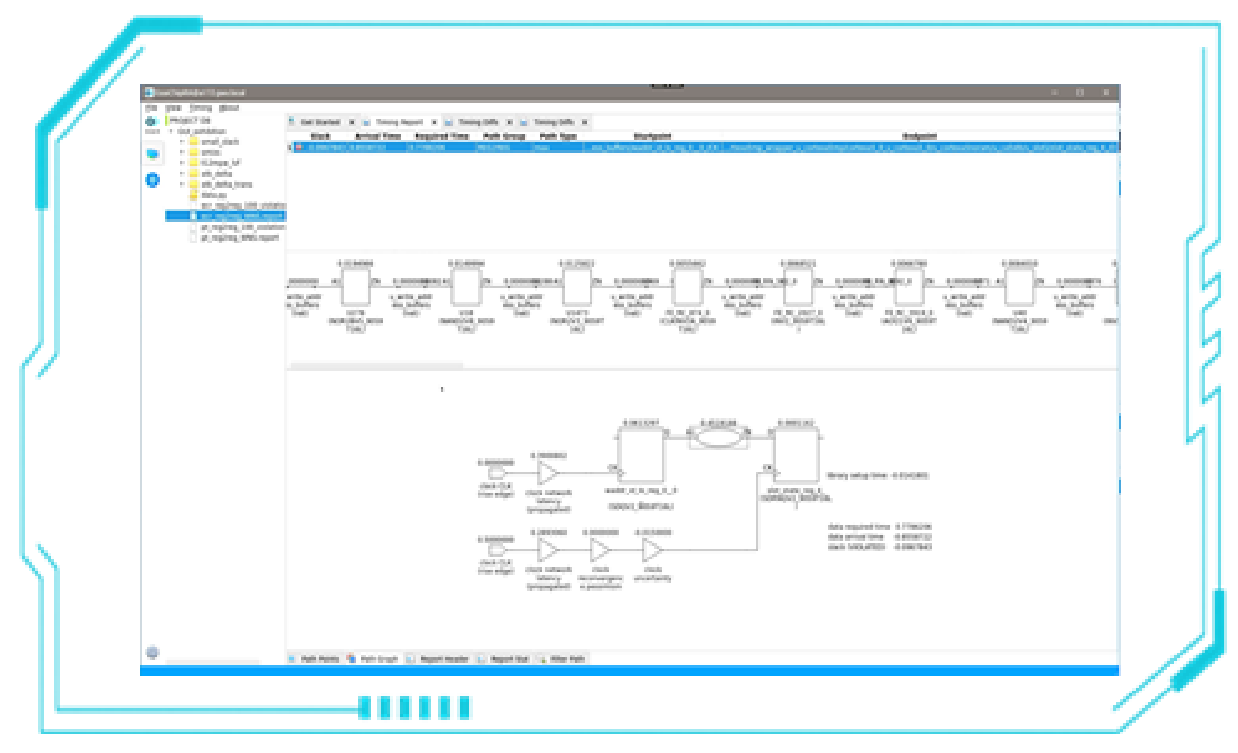

關鍵路徑網表展示及交互查詢；
多工具時序報告分析對比功能。
產品功能
支持CCS/NLDM模型；
支持各種不同偏差分析；
支持器件退化影響分析；
支持關鍵路徑變化對比；
GUI界面信息查看對比；
標準化TCL命令結合圖形操作。
應用方案
芯片設計時序簽核檢查；
車規芯片老化情況估算；
標準單元工藝波動影響；
輔助布局布線時序約束；
結合良率工具診斷分析。
